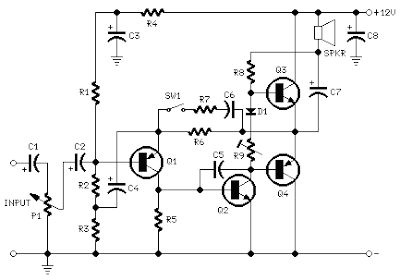

0 Rangkaian Untuk 2 Watt Audio Amplifier




Amplifier seri ini dirancang untuk menjadi masukan ke dalam kotak mini-speaker 2, 4 dan 8 ohm.rangkaian switch ini juga dilengkapi dengan Bass-Booster.dapat di jalur output untuk menghubungkan walkman, mini disc, iPod, CD Player, Komputer dan perangkat lain yang memiliki garis yang mirip dengan output headphone-nya.

Dalam seri ini tanpa menggunakan desain IC dengan menggunakan metode yang tampak sedikit di belakang dalam jaman.Ampilfier tegangan suplai dengan 12 v.switch SW1 Akan menghasilkan suara bass-booster, tapi pada saat yang sama volume harus diperkuat sebagai kompensasi pada hilangnya frekuensi tinggi.


Komponen Rangkaian Audio Amplifier 2 Watt

Resistor


P1_____________10K Log.Potentiometer

R1,R2__________33K 1/4W Resistors

R3_____________33R 1/4W Resistor

R4_____________15K 1/4W Resistor

R5,R6___________1K 1/4W Resistors

R7____________680R 1/4W Resistor

R8____________120R 1/2W Resistor

R9____________100R 1/2W Trimmer Cermet

Kapasitor

C1,C2__________10µF 63V Electrolytic Capacitors

C3____________100µF 25V Electrolytic Capacitor

C4,C7_________470µF 25V Electrolytic Capacitors

C5_____________47pF 63V Ceramic Capacitor

C6____________220nF 63V Polyester Capacitor

C8___________1000µF 25V Electrolytic Capacitor

Dioda

D1___________1N4148 75V 150mA Diode

Transistor

Q1____________BC560C 45V 100mA PNP Low noise High gain Transistor

Q2____________BC337 45V 800mA NPN Transistor

Q3____________TIP31A 60V 4A NPN Transistor

Q4 ___________TIP32A 60V 4A PNP Transistor

Lain-lain

SW1___________SPST switch

SPKR__________3-5 Watt Loudspeaker, 8, 4 or 2 Ohm impedance
